Analise as afirmativas abaixo com base no diagrama apresentado no caso 2. 1. Os sensores de corrente do tipo TC estão pa...

1

457941201664525
Ano: 2022Banca: FEPESEOrganização: Prefeitura de Chapecó - SCDisciplina: Engenharia Elétrica e Sistemas de PotênciaTemas: Sistema Elétrico Nacional | Iniciação de Motores Elétricos | Sistemas de Acionamento e Controle Elétrico
Texto associado

Caso 2

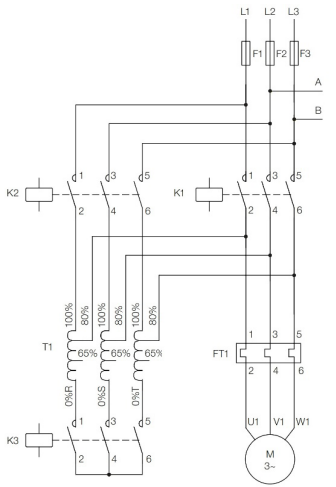

Responda às questões 47 e 48 com relação ao diagrama de potência da chave de partida para acionamento de motor de indução trifásico.


Analise as afirmativas abaixo com base no diagrama apresentado no caso 2.


1. Os sensores de corrente do tipo TC estão parametrizados para medir 80% da corrente nominal.

2. Um disjuntor motor é responsável pela proteção do motor contra sobrecorrentes.

3. Nessa chave de partida, as contatoras K2 e K1 não podem ser acionadas ao mesmo tempo.


Assinale a alternativa que indica todas as afirmativas corretas.
